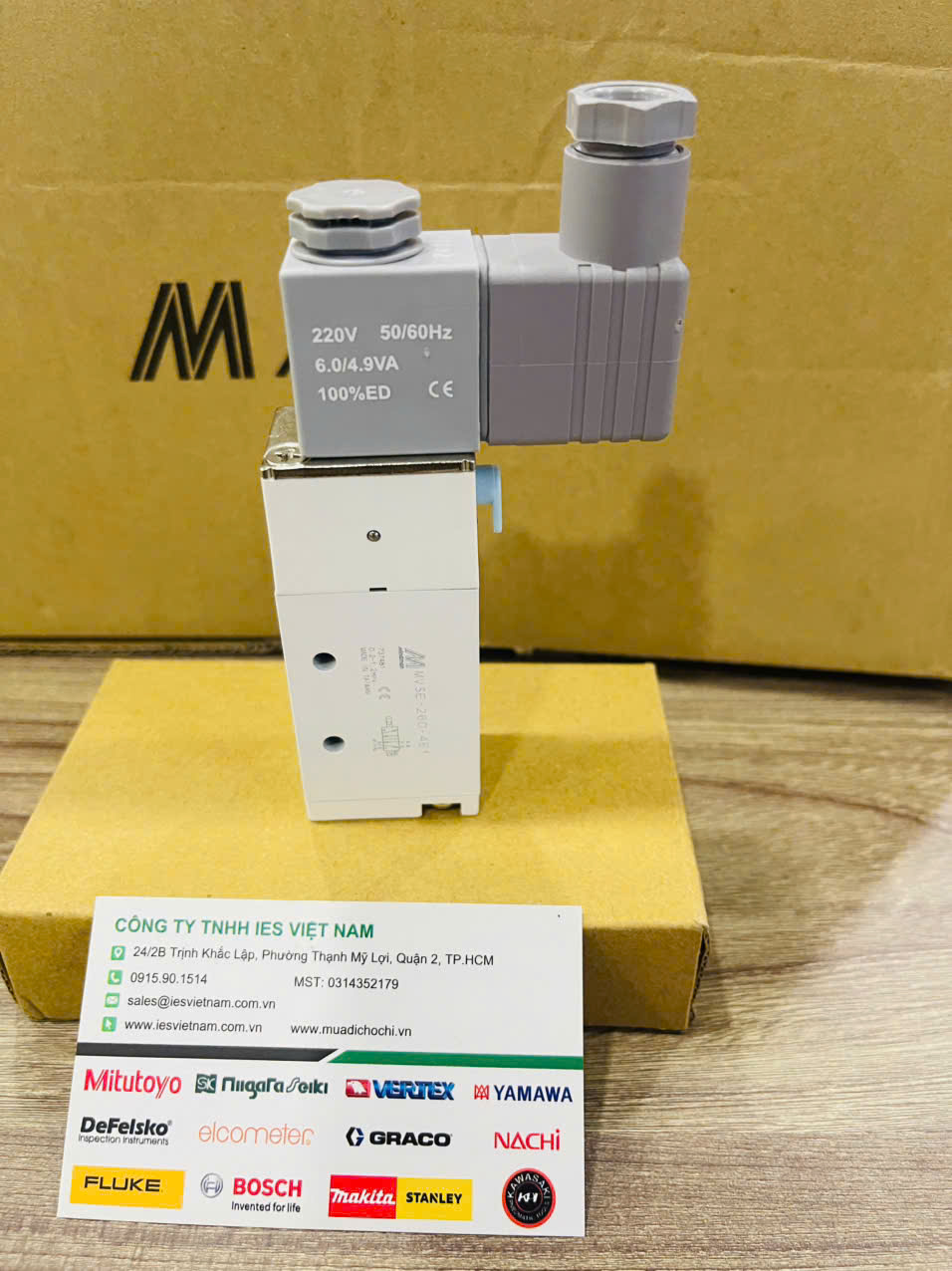

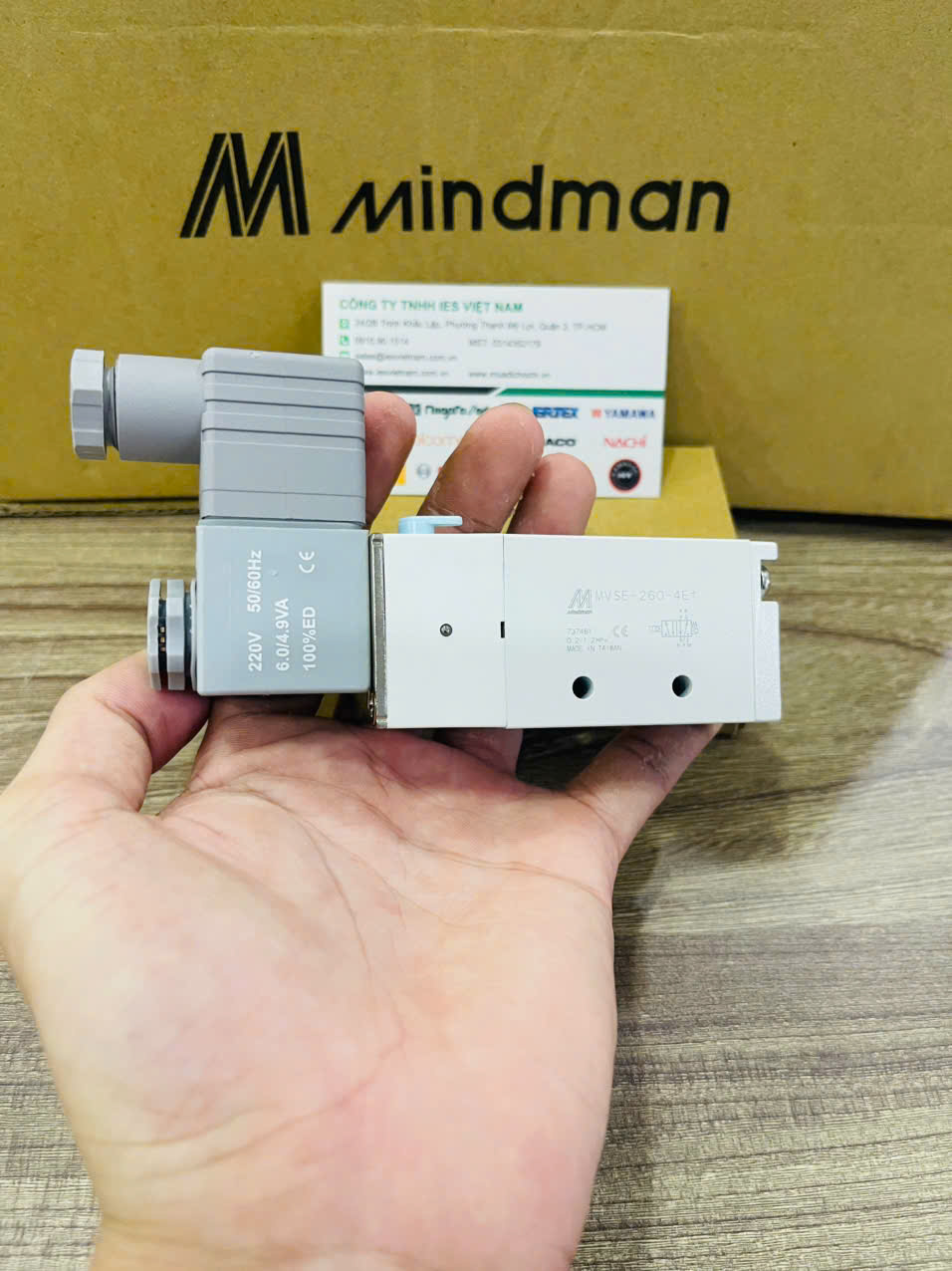

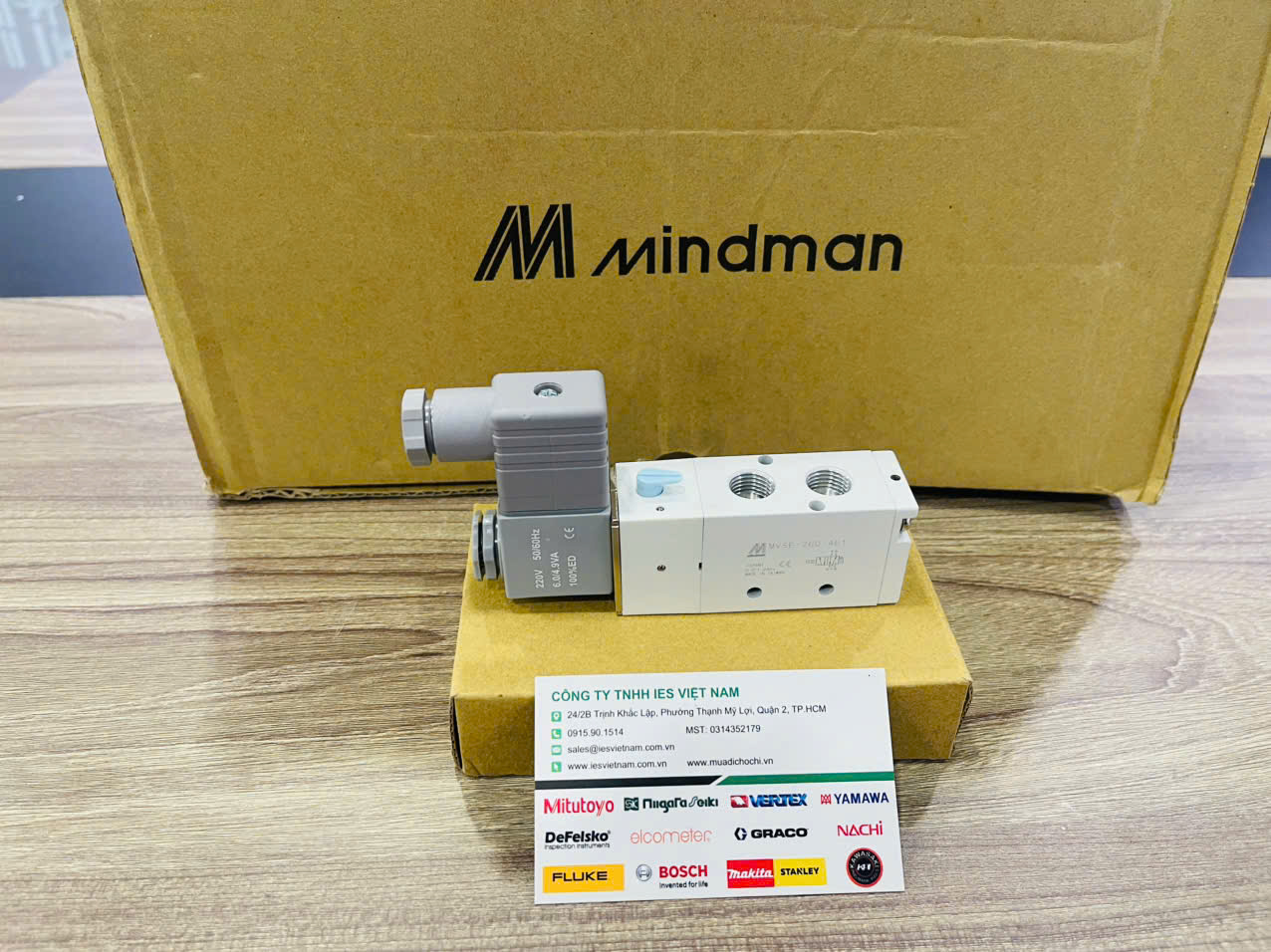

Van điện từ khí nén Mindman MVES-260-4E1 AC220V là thiết bị chuyên dùng để điều khiển hướng dòng khí nén trong hệ thống tự động hóa và máy móc công nghiệp. Van có cấu hình 5/2, điều khiển bằng 2 đầu điện (4E1), sử dụng cuộn coil AC220V, giúp chuyển đổi trạng thái linh hoạt và vận hành ổn định. Với thiết kế chắc chắn, khả năng lắp đặt thuận tiện và thương hiệu Mindman – Đài Loan, MVES-260-4E1 phù hợp cho xi lanh khí nén, dây chuyền sản xuất, máy đóng gói, máy gia công và các hệ thống tự động hóa công nghiệp.
Van điện từ khí nén Mindman MVES-260-4E1 AC220V là thiết bị dùng để điều khiển và chuyển hướng dòng khí nén trong các hệ thống tự động hóa công nghiệp. Van thuộc dòng MVES của Mindman, sử dụng nguồn điện AC220V, phù hợp để điều khiển hoạt động của xi lanh và các cơ cấu chấp hành khí nén.
Với cấu hình van 5/2, điều khiển hai đầu điện, Mindman MVES-260-4E1 có khả năng chuyển đổi hướng khí linh hoạt, thích hợp sử dụng trong máy móc sản xuất, dây chuyền tự động, thiết bị đóng gói và nhiều hệ thống khí nén công nghiệp.
Cấu hình van 5/2: Van có 5 cổng và 2 vị trí làm việc, phù hợp với nhiều ứng dụng điều khiển xi lanh khí nén tác động kép.
Điều khiển hai đầu điện: Cấu hình 4E1 sử dụng cơ cấu điện từ hai phía để chuyển đổi trạng thái van theo tín hiệu điều khiển.
Nguồn điện AC220V: Cuộn coil sử dụng điện áp AC220V – 50/60Hz, thuận tiện tích hợp vào nhiều hệ thống điều khiển công nghiệp.
Thiết kế chắc chắn: Thân van được thiết kế gọn, các cổng khí bố trí rõ ràng, thuận tiện khi kết nối với đường ống và các thiết bị khí nén.
Điều khiển linh hoạt: Van có thể kết hợp với PLC, relay hoặc hệ thống điều khiển điện phù hợp để tự động hóa quá trình đóng, mở và đảo chiều cơ cấu chấp hành.
Thương hiệu Mindman: Mindman là thương hiệu thiết bị khí nén của Đài Loan với nhiều dòng van, xi lanh và phụ kiện phục vụ tự động hóa.
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Van điện từ khí nén |
| Thương hiệu | Mindman |
| Model | MVES-260-4E1 |
| Dòng sản phẩm | MVES |
| Kiểu van | Van đảo chiều 5/2 |
| Số cổng | 5 cổng |
| Số vị trí | 2 vị trí |
| Kiểu điều khiển | Điện từ, hai đầu điện |
| Điện áp coil | AC220V |
| Tần số | 50/60Hz |
| Công suất coil | 5.5/4.5VA |
| Chế độ làm việc coil | 100% ED |
| Cấp bảo vệ coil | IP65 |
| Áp suất thể hiện trên sản phẩm | 0.15 – 0.8 MPa |
| Xuất xứ thể hiện trên sản phẩm | Made in Taiwan |
| Ứng dụng | Hệ thống khí nén, tự động hóa công nghiệp |
Thông số kích thước ren/cổng kết nối nên được kiểm tra theo catalogue hoặc tem của đúng phiên bản MVES-260-4E1 trước khi lựa chọn phụ kiện đường ống.
Van điện từ Mindman MVES-260-4E1 hoạt động dựa trên tín hiệu điện cấp cho cuộn coil. Khi một đầu coil được kích hoạt, lực điện từ làm thay đổi vị trí cơ cấu bên trong van, từ đó thay đổi đường đi của khí nén.
Khi kích hoạt đầu điện còn lại, van chuyển sang trạng thái ngược lại. Nhờ đó, khí nén có thể được phân phối luân phiên tới hai phía của cơ cấu chấp hành.
Cấu hình này đặc biệt phù hợp để điều khiển xi lanh khí nén tác động kép, giúp thực hiện các chuyển động tiến – lùi theo tín hiệu của hệ thống điều khiển.
Trên thân van có các ký hiệu cổng giúp kỹ thuật viên xác định vị trí kết nối khi lắp đặt.
Thông thường, cổng P được sử dụng để cấp nguồn khí nén; các cổng A và B kết nối với cơ cấu chấp hành; các cổng còn lại đảm nhiệm chức năng xả khí theo cấu hình của van.
Khi lắp đặt cần đấu đúng sơ đồ được thể hiện trên thân sản phẩm để van chuyển hướng khí chính xác.
Van có thể được sử dụng trong nhiều hệ thống khí nén như:
Cấu hình 5/2 cho phép một van thực hiện việc phân phối khí đến hai phía của xi lanh, nhờ đó có thể điều khiển cả hành trình tiến và hành trình lùi.
Việc sử dụng hai đầu điện mang lại khả năng điều khiển trạng thái van theo tín hiệu riêng biệt từ hệ thống điện hoặc PLC. Đây là cấu hình thường gặp trong những máy móc cần kiểm soát trình tự chuyển động tự động.
Nguồn AC220V cũng thuận tiện đối với các tủ điện và hệ thống điều khiển được thiết kế sử dụng điện áp tương ứng.
Trước khi lắp van cần vệ sinh đường ống khí để tránh bụi, cặn hoặc tạp chất đi vào bên trong van. Nên sử dụng khí nén đã được xử lý phù hợp để hỗ trợ duy trì khả năng hoạt động của hệ thống.
Cần kiểm tra đúng điện áp AC220V trước khi cấp nguồn cho coil. Không cấp sai điện áp vì có thể làm hỏng cuộn điện từ.
Các cổng P, A, B và cổng xả cần được đấu đúng theo sơ đồ trên thân van. Đầu nối và ống khí phải có kích thước tương thích với cổng của sản phẩm.
Trước khi tháo van hoặc thực hiện bảo trì phải ngắt nguồn điện và xả hết áp suất khí nén trong hệ thống.
Khi lựa chọn van điện từ khí nén, cần xác định đồng thời nhiều thông số:
Kiểu van: 3/2, 5/2 hoặc 5/3 tùy yêu cầu điều khiển.
Điện áp coil: Phiên bản đang đề cập sử dụng AC220V.
Kiểu điều khiển: Một đầu điện hoặc hai đầu điện.
Áp suất làm việc: Phải phù hợp với áp suất của hệ thống khí nén.
Kích thước cổng: Cần tương thích với lưu lượng và kích thước đường ống.
Yêu cầu điều khiển: Xác định van sẽ kết nối trực tiếp, qua relay hay thông qua PLC.
Với cấu hình van đảo chiều 5/2, điều khiển hai đầu điện, coil AC220V và áp suất thể hiện 0.15–0.8 MPa, Mindman MVES-260-4E1 là thiết bị phù hợp cho nhiều hệ thống khí nén và tự động hóa công nghiệp.
Sản phẩm có thể được tích hợp vào các dây chuyền sản xuất để điều khiển xi lanh và nhiều cơ cấu chấp hành, phục vụ các thao tác đẩy, kéo, nâng, hạ, kẹp hoặc chuyển hướng trong quá trình vận hành máy.
